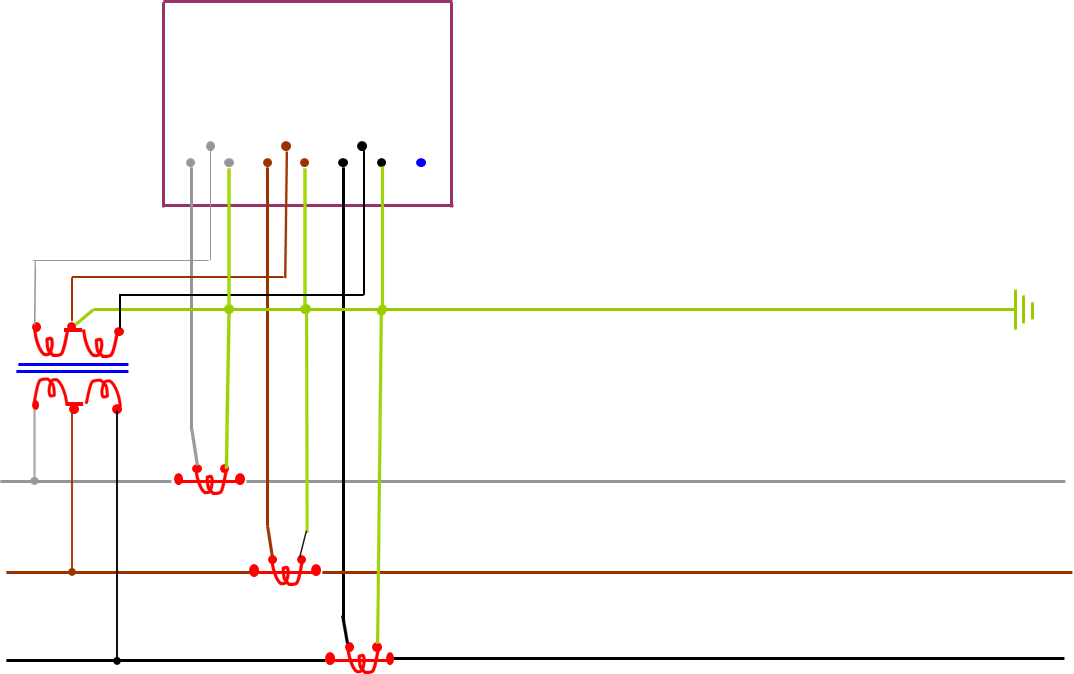

V TİPİ GERİLİM TR ve AKIM TRAFOLU; AKTİF  SAYAÇLI  BAĞLANTI

3x100 V

3x X/5 A

Aktif Sayaç

kWh

R

S

T

N

2

5

8

1

3

4

6

7

9

10

Toprak

a

b

a

b

***Aktif Sayacın 10 nolu ucu boş bırakılacak , topraklamaya veya nötr barasına asla bağlanmayacak.***

N

***Gerilim Trafolarının Primeri Orta Gerilim ve Sekonder Gerilimi  100 Volt olacak.***

A

B

A

B

***Akım Trafolarının Primeri Orta Gerilim ve Sekonder Akımı 5 Amper olacak.***

S1

S2

R

R

P1

P2

***3 Adet V Tipi Gerilim Trafosu kullanılamaz.3Adet Gerilim Trafosu kullanılacaksa; Faz-Toprak tipi Gerilim Trafoları kullanılacaktır.Ozaman Aktif Sayacın 10 nolu ucuna Nötr barasından giriş yapılır.***

S1

S2

S

S

P1

P2

S1

S2

T

T

P1

P2
