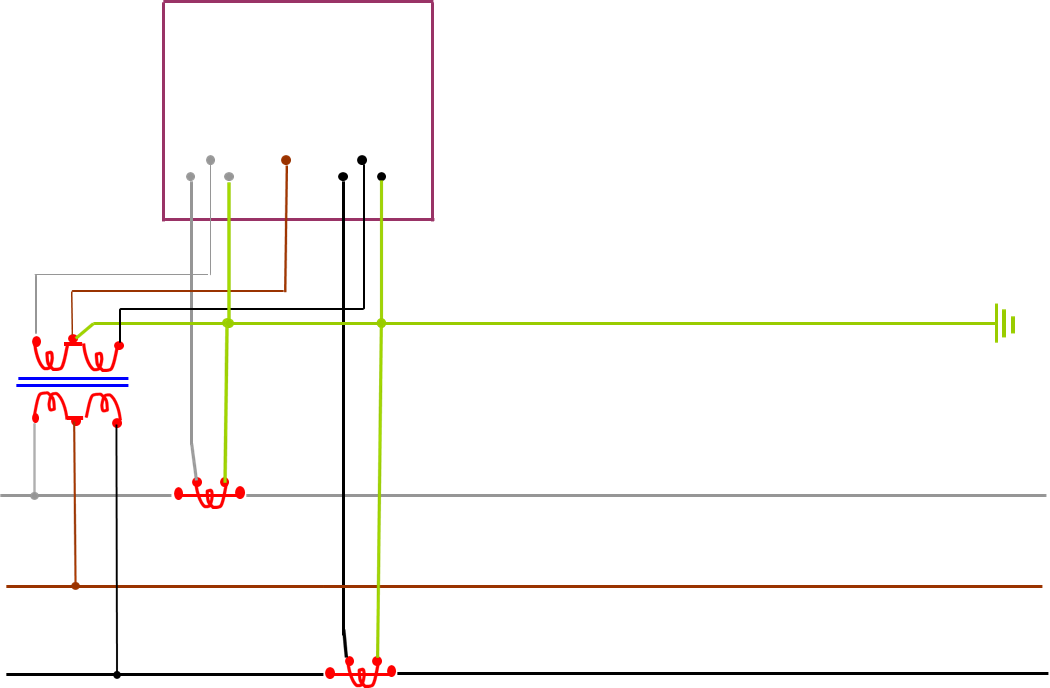

V TİPİ GERİLİM TR ve AKIM TRAFOLU; ARON  SAYAÇLI  BAĞLANTI



              3x100 V
              3x X/5 A
              3 Fazlı 2 Telli
              Aktif Sayaç
              kWh
                R   S   T

                  2       4       6
                1   3           5   7






                                                                                                        Toprak


      a b a b
                                          ***3 Fazlı 2 Telli ,2 Gerilim Bobinli,2 Akım Bobinli özel sayaçlardır.Alçak Gerilimde kullanılmazlar.1_3_5_7 nolu uçlar Akım Uçları ,2_4_6 nolu uçlar Gerilim Uçlarıdır.

  N
                                          ***Gerilim Trafolarının Primeri Orta Gerilim ve Sekonder Gerilimi  100 Volt olacak.***

    A   B A B
                                          ***Akım Trafolarının Primeri Orta Gerilim ve Sekonder Akımı 5 Amper olacak.***
              S1   S2
  R                                                                                                       R
            P1       P2



  S                                                                                                       S



                              S1   S2
  T                                                                                                       T
                            P1       P2
